树莓派之esp-01智能开关硬件

前言

很久没更新了,继续esp智能开关。本文讲述esp-01智能开关的硬件和原理图(PS:本人不是电子专业,只是开了头不得不去搞,如有误请多包含)

硬件材料

设备 价格
esp8266-01 11元
220V转3.3v模块 5元
5V继电器(低电平触发) 8元
洞洞板 1元

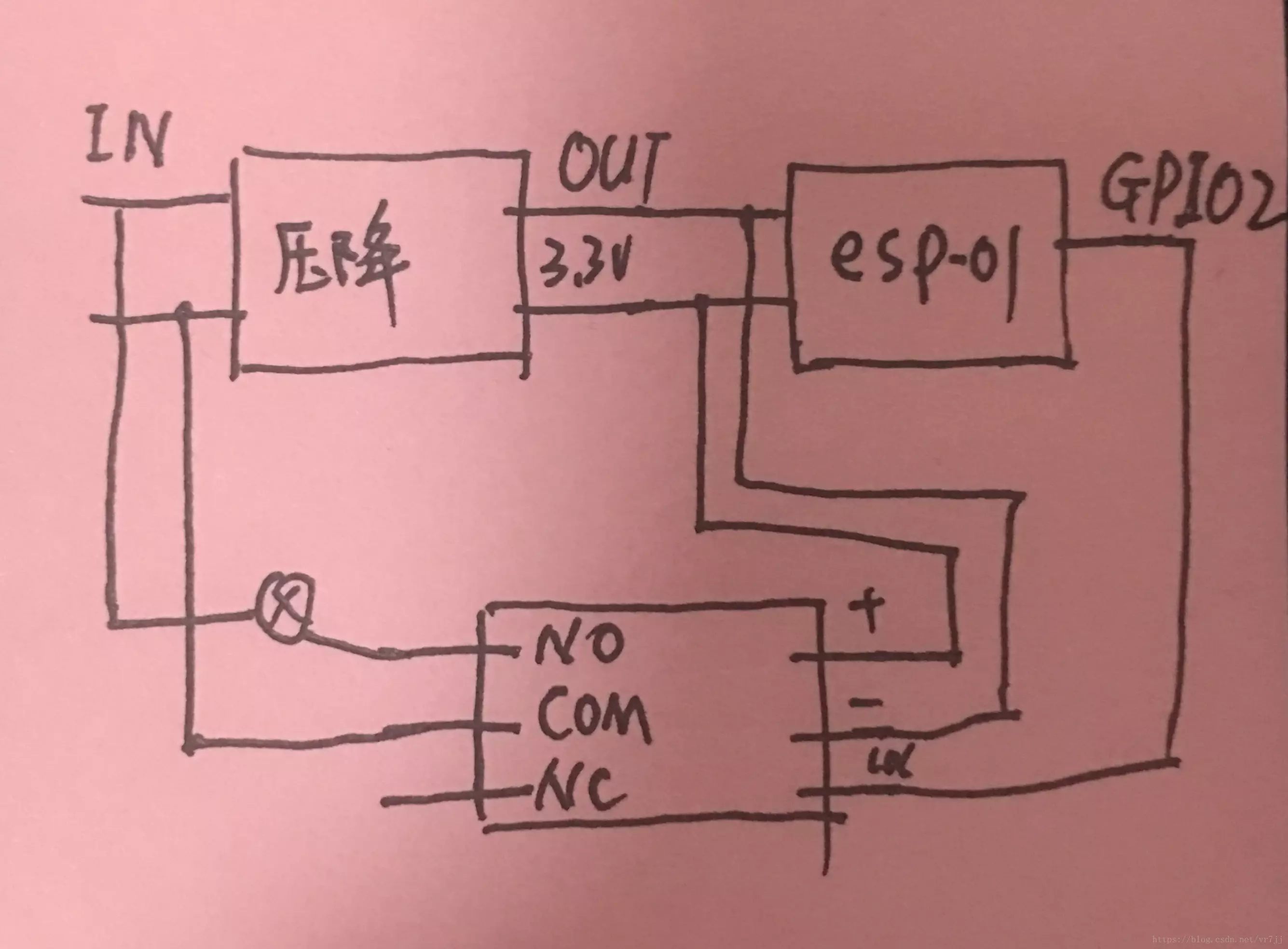

电路图

电路中不包含烧写电路。 电中原理图

###简述 电路如图,需要注意的是继电器使用低电平触发。高电触发easp-01上电后无法启动,我怀疑是gpio2接入继电器上电被拉低导致无法启动。改成低电平触发就没有问题。

效果图

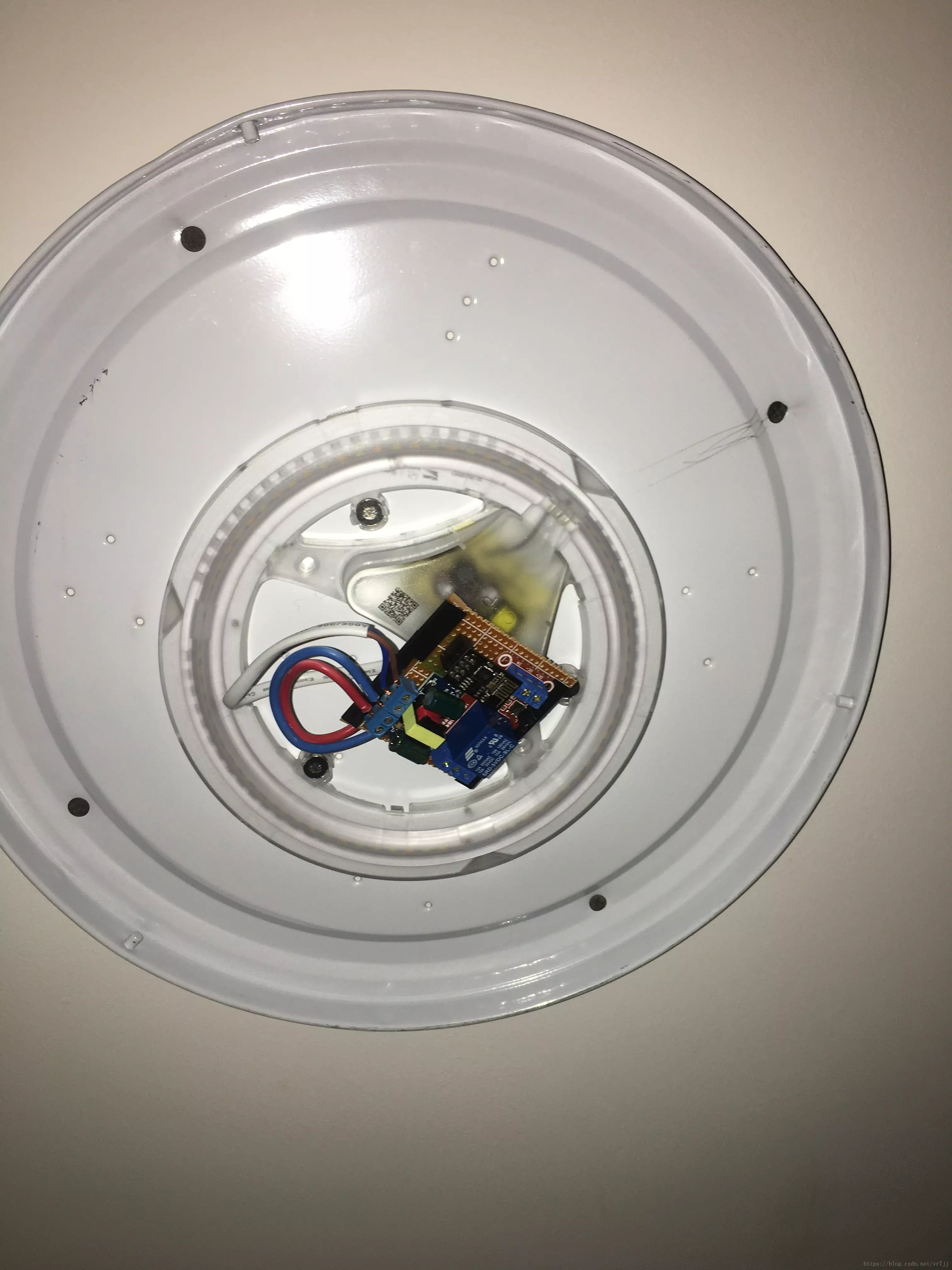

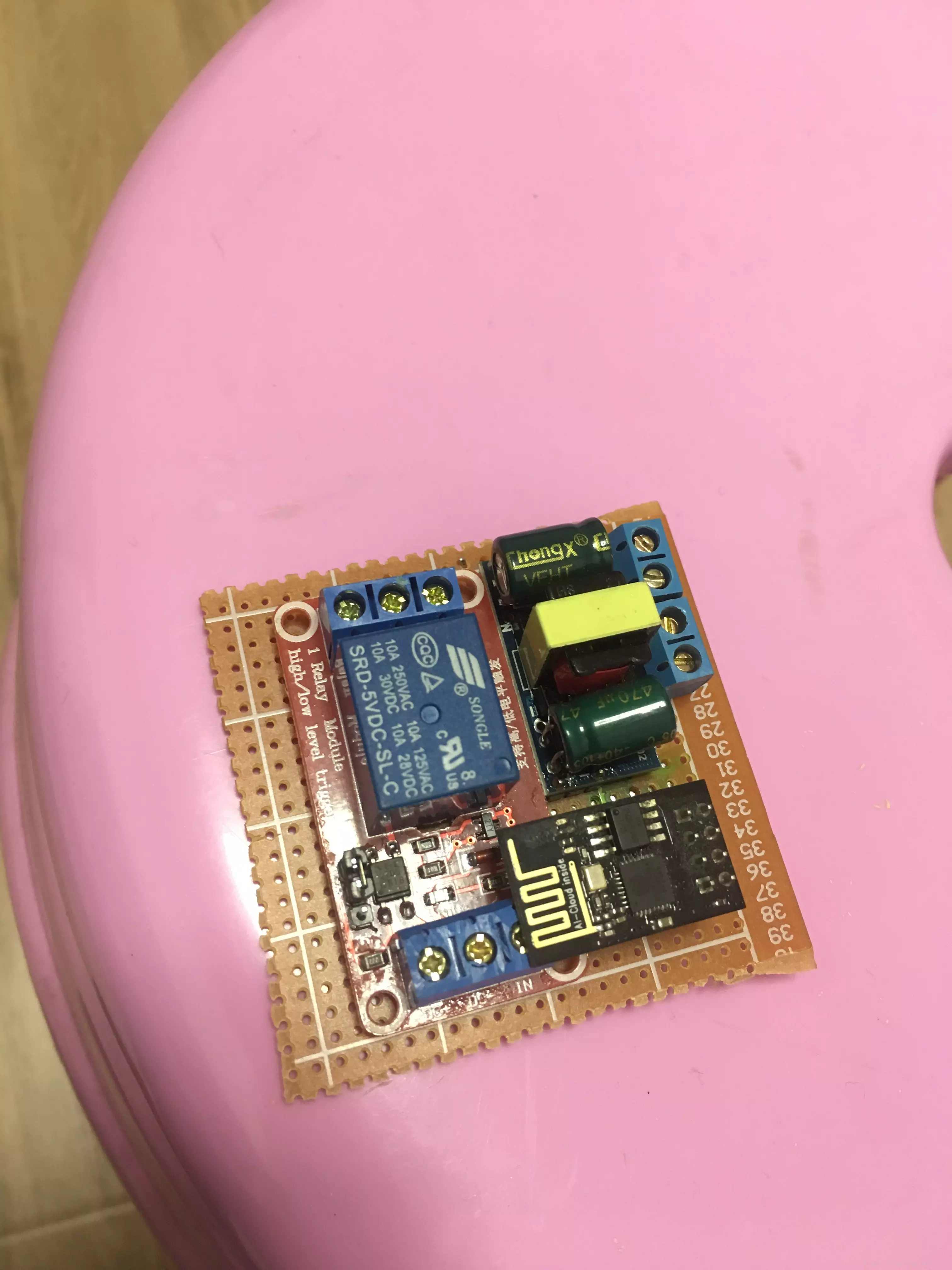

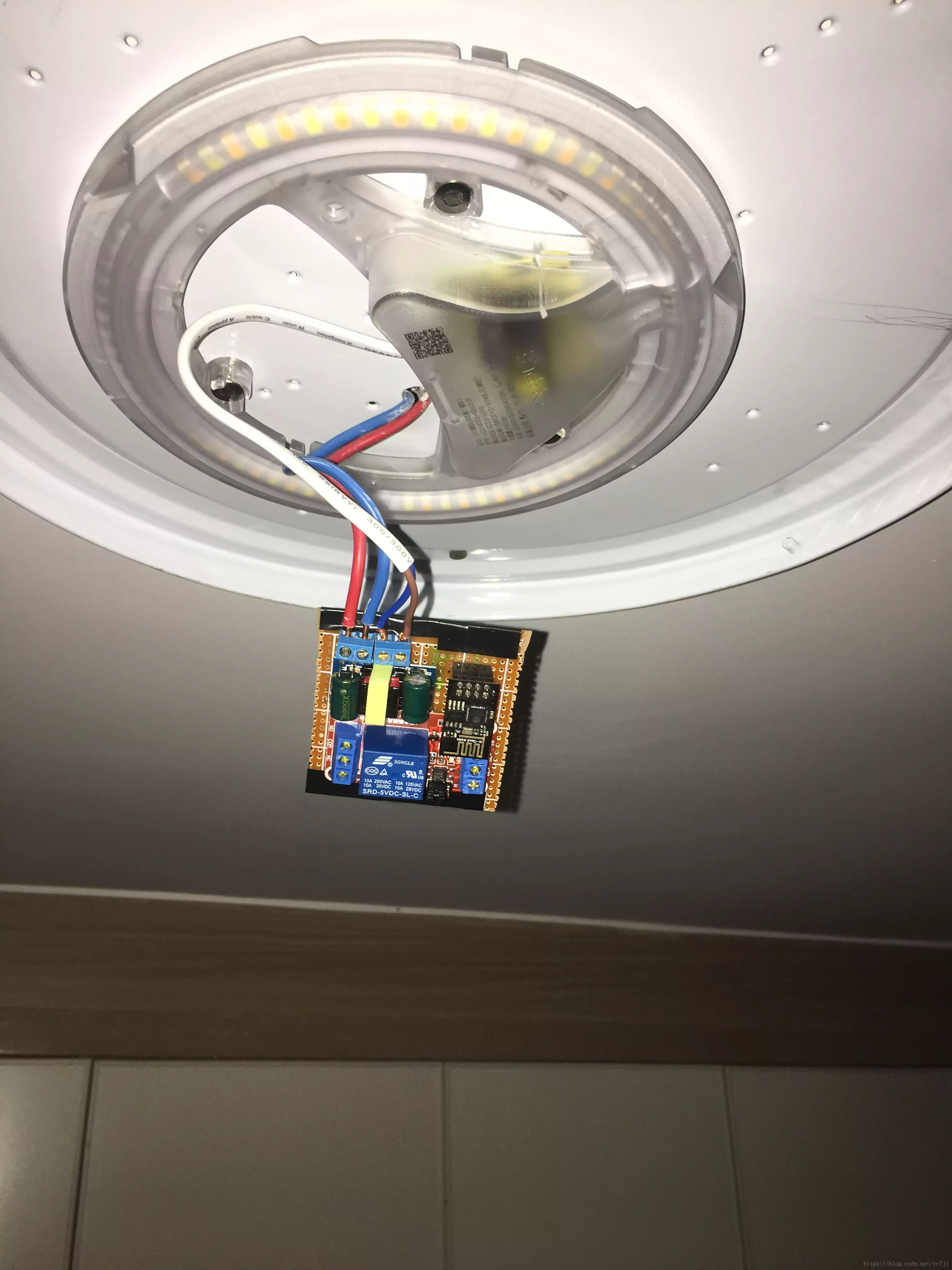

模块正面 模块反面 实际安装1 实际安装2
